Виносна антена «ПАУК» дводіапазонна VHF/UHF антена для рацій Motorola R7, 5 метрів

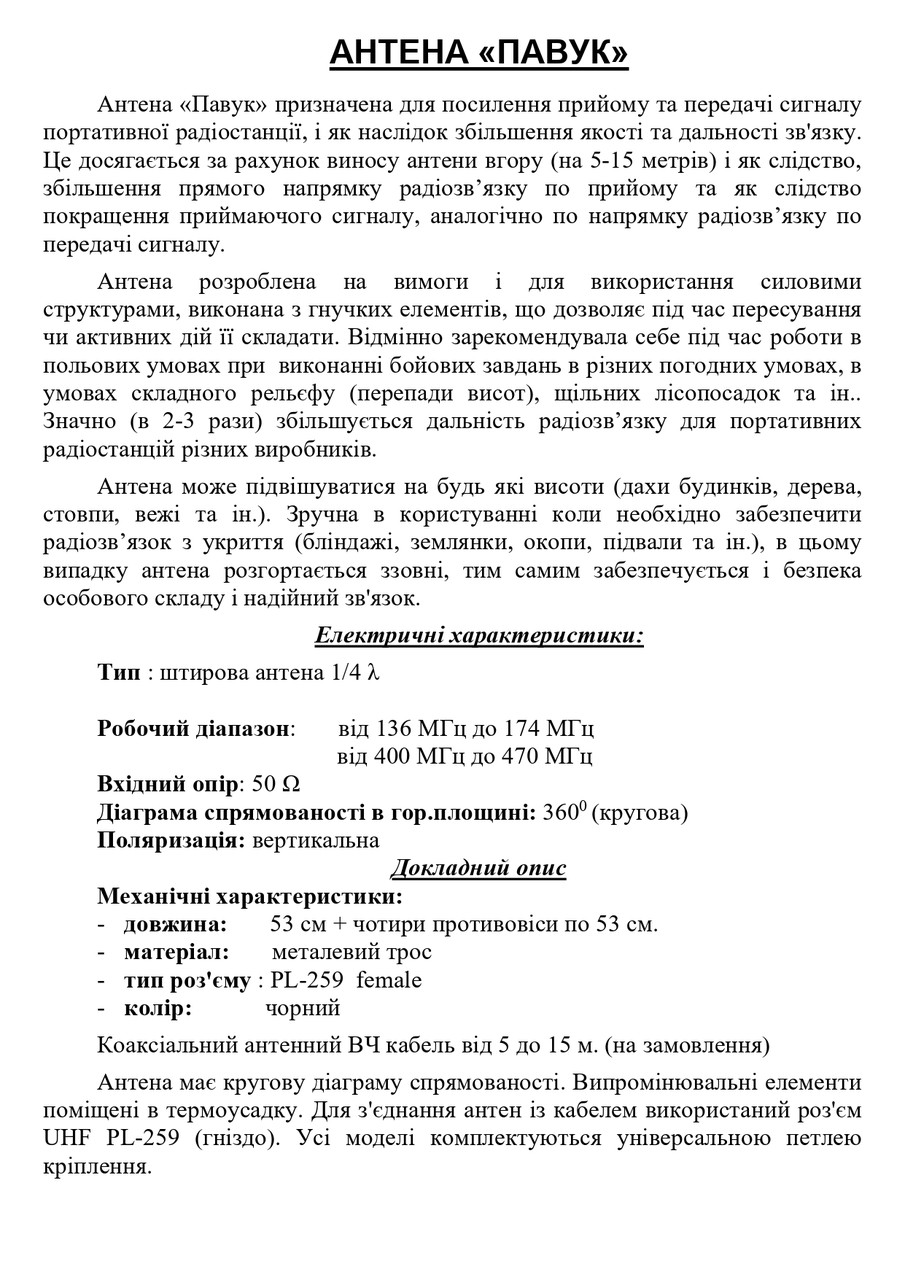

Антена власного виробництва виготовляється з міцного металевого тросика діаметром 4 мм і якісних герметизуючих матеріалів.

Антена має кругову діаграму спрямованості. Випромінювальні елементи розташовані в термоусадці. Для з’єднання антени з кабелем використовується роз’єм UHF PL-259 (гніздо). Усі моделі комплектуються універсальною петлею кріплення, коаксіальним ВЧ-кабелем довжиною від 4 до 20 м із роз’ємами UHF PL-259 і BNC, а також спеціалізованим антенним адаптером BNC-female to moto RF, призначеним для радіостанцій Motorola серії R7.

Перехідник BNC-female to moto RF сумісний із портативними радіостанціями Motorola серії R7.

Антена розроблена на замовлення та для використання силовими структурами, виконана з гнучких елементів, що дозволяє її складати у разі необхідності під час пересування чи активних дій.

Антена може бути підвішена на будь-яку висоту (дахи будинків, дерева, стовпи, вежі тощо). Для налаштування радіозв’язку з укриття (бліндажі, землянки, окопи, підвали тощо) антена розгортається зовні, забезпечуючи таким чином безпеку особового складу та надійний зв’язок.

Налаштування антени виконується на стадії виробництва. Під час замовлення надається необхідна частота налаштування, антени виготовляються відповідно до вимог замовника. Для правильного заземлення виносних антен використовується прикладена інструкція, при цьому замовник може самостійно провести налаштування антени на необхідну частоту шляхом підрізки антени згідно з наданим графіком.

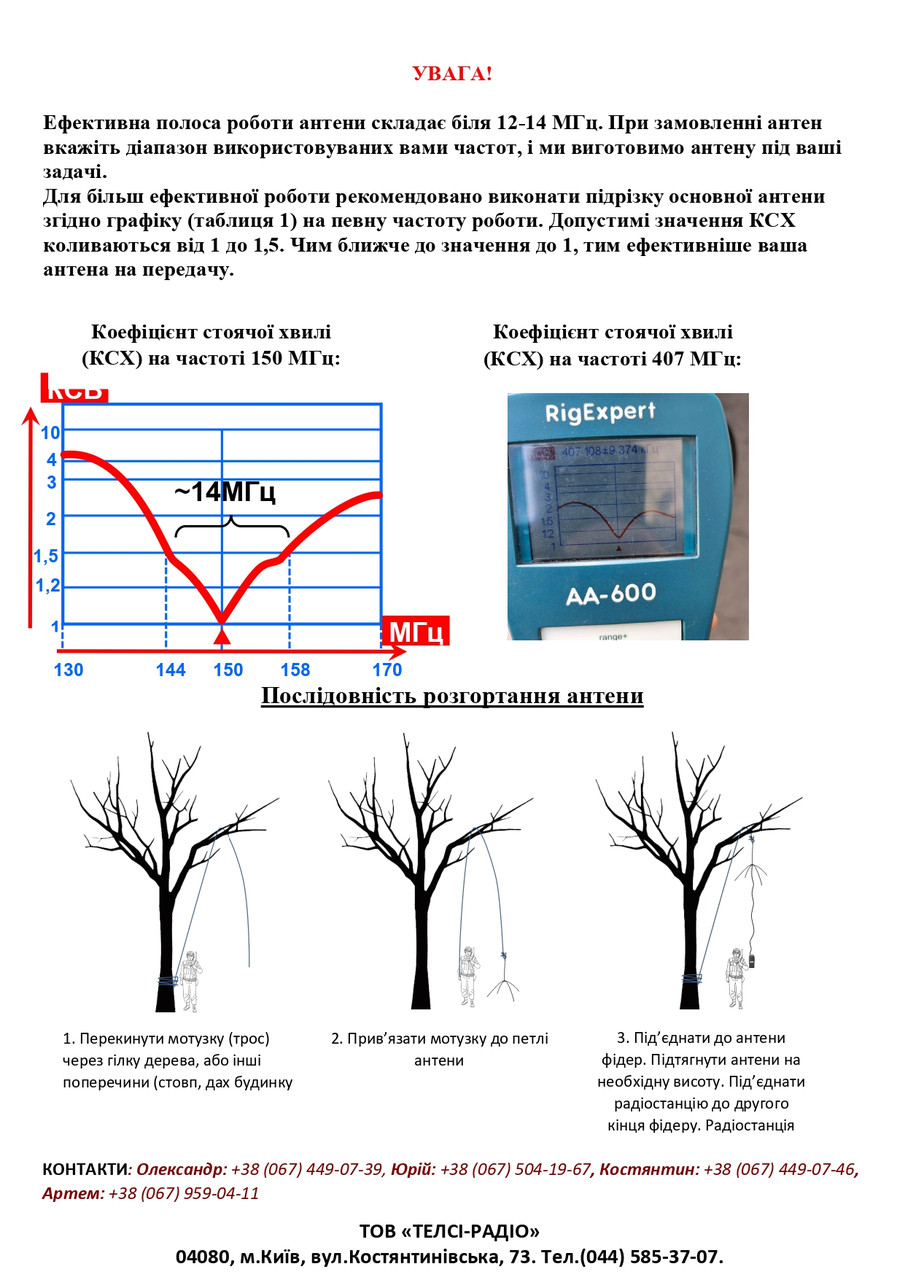

                                                                   У В А Г А !

Ефективна смуга роботи антени становить близько 12–14 МГц. Під час замовлення антен вкажіть діапазон частот, які ви використовуєте, і ми виготовимо антену під ваші потреби.

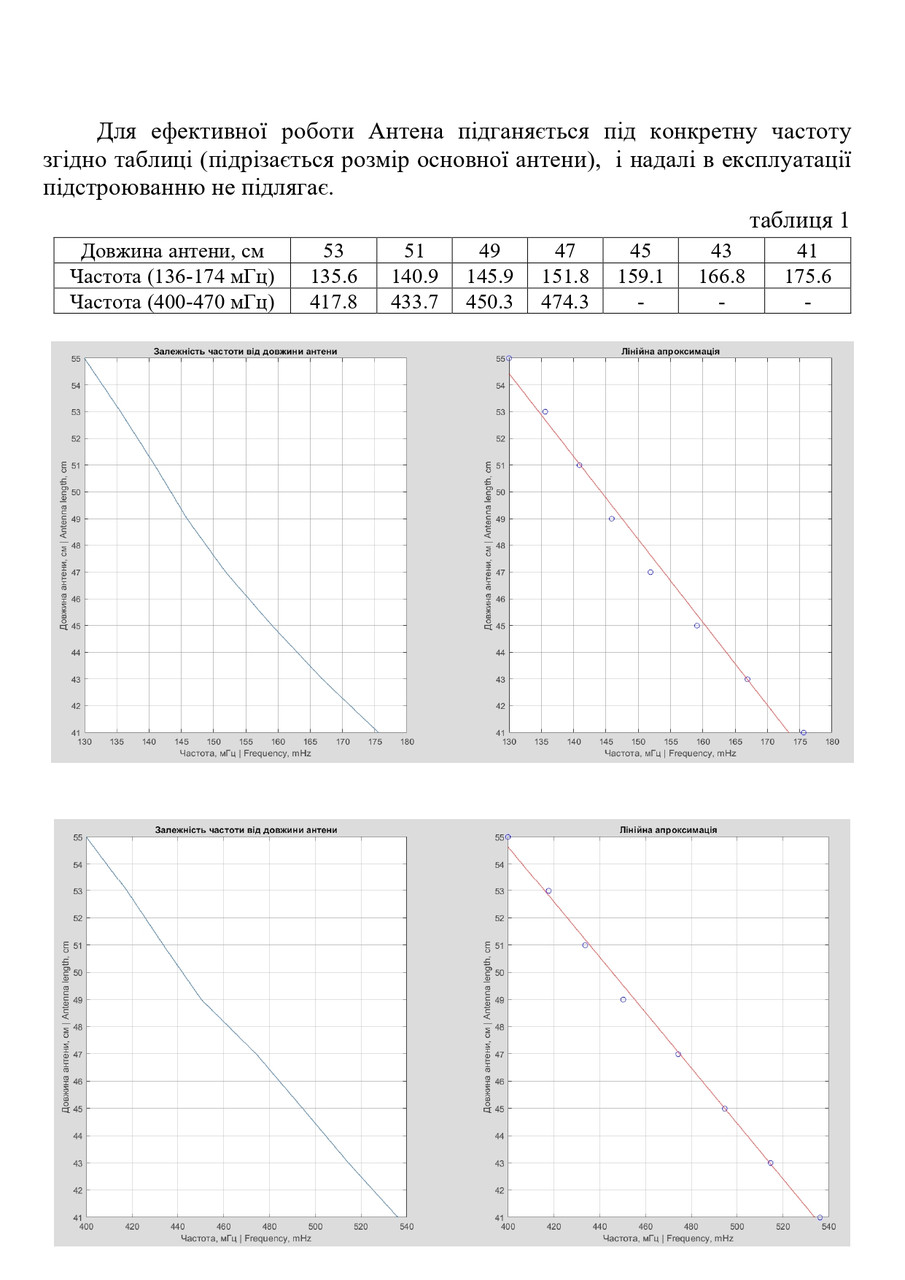

Для більш ефективної роботи рекомендовано виконати підрізку основної антени відповідно до графіка (таблиця 1) на певну робочу частоту. Допустимі значення КСВ коливаються від 1 до 1,5. Чим ближче значення до 1, тим ефективніше ваша антена в передачі.

Коефіцієнт стоячої хвилі (КСХ) на частоті 150 МГц:

 Коефіцієнт стоячої хвилі (КСВ) на частоті 407 МГц:

Електричні характеристики:

• Діапазон робочих частот: 134–174 МГц або 400–470 МГц

• Тип: Direct: 1/4 λ для 134–174 МГц

• Тип: Direct: 5/8 λ для 400–470 МГц

• Підсилення (dBі): 3 для 134–174 МГц

• Підсилення (dBі): 5 для 400–470 МГц

• Поляризація: Вертикальна

• Хвильовий опір (Ом): 50

• Максимальна потужність (Вт): 25

•

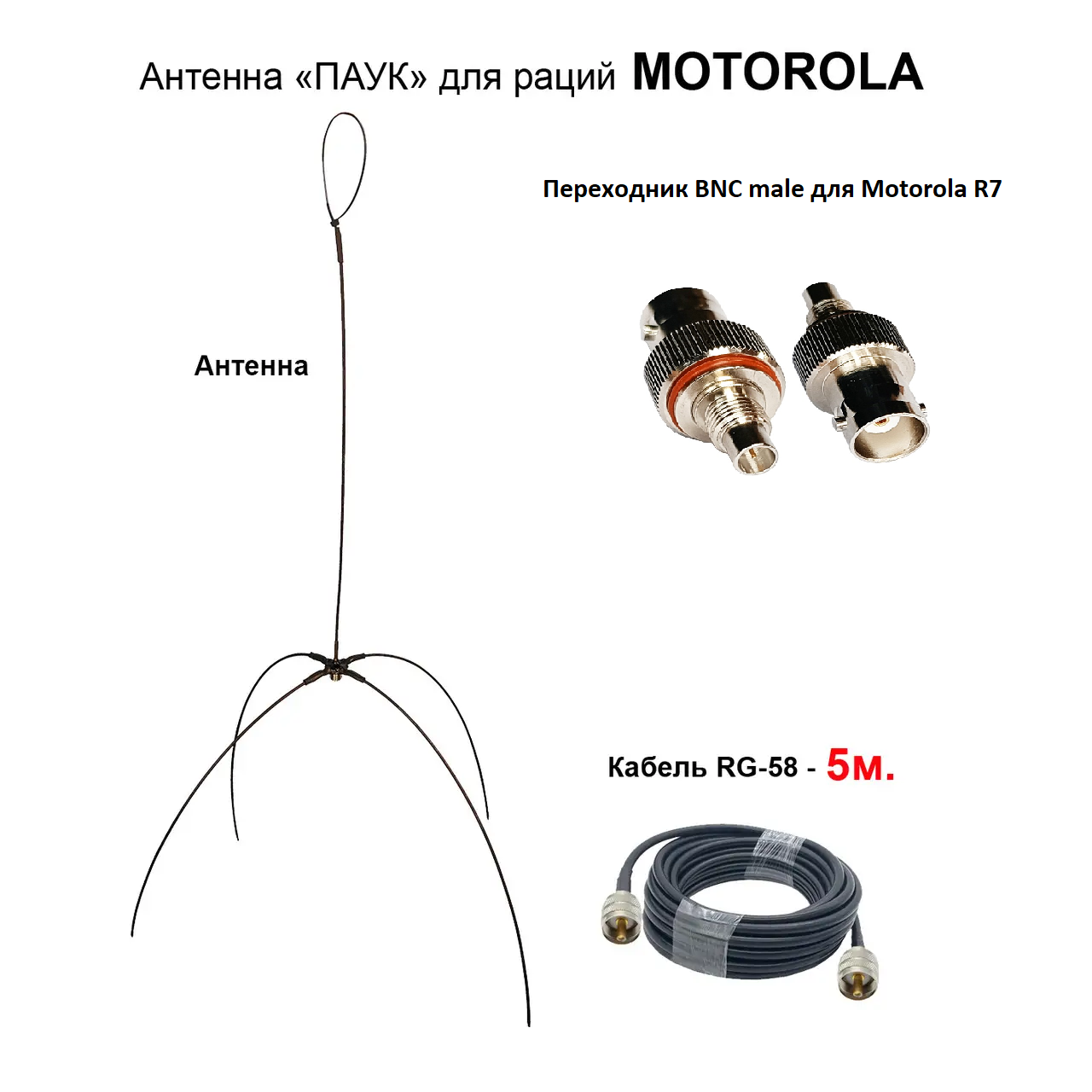

Комплектація:

• Виносна антена «Павук» із довжиною вібраторів, см: від 44 до 57 (тип роз’єму на антені: UHF PL-259 (гніздо))

• Коаксіальний ВЧ-кабель RG58/U довжиною 5 метрів (тип роз’ємів на кабелі: BNC і UHF PL-259)

• Перехідник антенний адаптер BNC-female to moto RF для радіостанцій Motorola серії R7

•

Механічні характеристики:

• Вага (кг): 0,35

• Колір: чорний
