Виносна антена «ПАУК» дводіапазонна VHF/UHF антена для рацій Motorola DP, 5 метрів, BNC Female

Антена власного виробництва виготовляється з міцного металевого тросика діаметром 4 мм та якісних герметизуючих матеріалів.

Антена має кругову діаграму спрямованості. Випромінювальні елементи вміщені в термоусадку. Для з'єднання антени із кабелем використовується роз'єм BNC (гніздо). Усі моделі комплектуються універсальною петлею кріплення, коаксіальним антенним ВЧ кабелем визначеної довжини 5 метрів із роз'ємами BNC (гніздо) та перехідником BNC female to moto RF із кільцем заземлення.

Перехідник BNC female to moto RF сумісний із портативними радіостанціями Motorola серії DP44xx: DP2400/2600, DP4400/4401, DP4600/4601, DP4800/4801.

Антена розроблена за запитом та для використання силовими структурами, виконана з гнучких елементів, що дозволяє її складати у разі потреби під час пересування та активних дій.

Антена може бути підвішена на будь-які висоти (дахи будинків, дерева, стовпи, вежі тощо). Для налаштування радіозв’язку з укриття (бліндажі, землянки, окопи, підвали тощо), антена розгортається зовні, забезпечуючи таким чином безпеку особового складу та надійний зв’язок.

Налаштування антени відбувається на стадії виробництва. При замовленні надається необхідна частота налаштування, антени виготовляються відповідно до вимог замовника.

Для правильного заземлення виносних антен використовується інструкція, що додається. Замовник може самостійно провести налаштування антени на необхідну частоту шляхом обрізання антени згідно із наданим графіком.

                                                             У В А Г А!

Ефективна смуга роботи антени становить приблизно 12–14 МГц. При замовленні антен вкажіть діапазон використовуваних вами частот, і ми виготовимо антену під ваші вимоги.

Для більш ефективної роботи рекомендовано виконати обрізання основної антени згідно з графіком (таблиця 1) на певну робочу частоту. Допустимі значення КСХ варіюються від 1 до 1,5. Чим ближче значення до 1, тим ефективніше ваша антена для передачі.

Коефіцієнт стоячої хвилі (КСХ) на частоті 150 МГц:

Коефіцієнт стоячої хвилі (КСХ) на частоті 407 МГц:

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ:

• Діапазон робочих частот: 134–174 МГц або 400–470 МГц

• Тип: Direct: 1/4 λ для 134–174 МГц

• Тип: Direct: 5/8 λ для 400–470 МГц

• Посилення (dBi): 3 для 134–174 МГц

• Посилення (dBi): 5 для 400–470 МГц

• Поляризація: Вертикальна

• Хвильовий опір (Ом): 50

• Максимальна потужність (Вт): 25

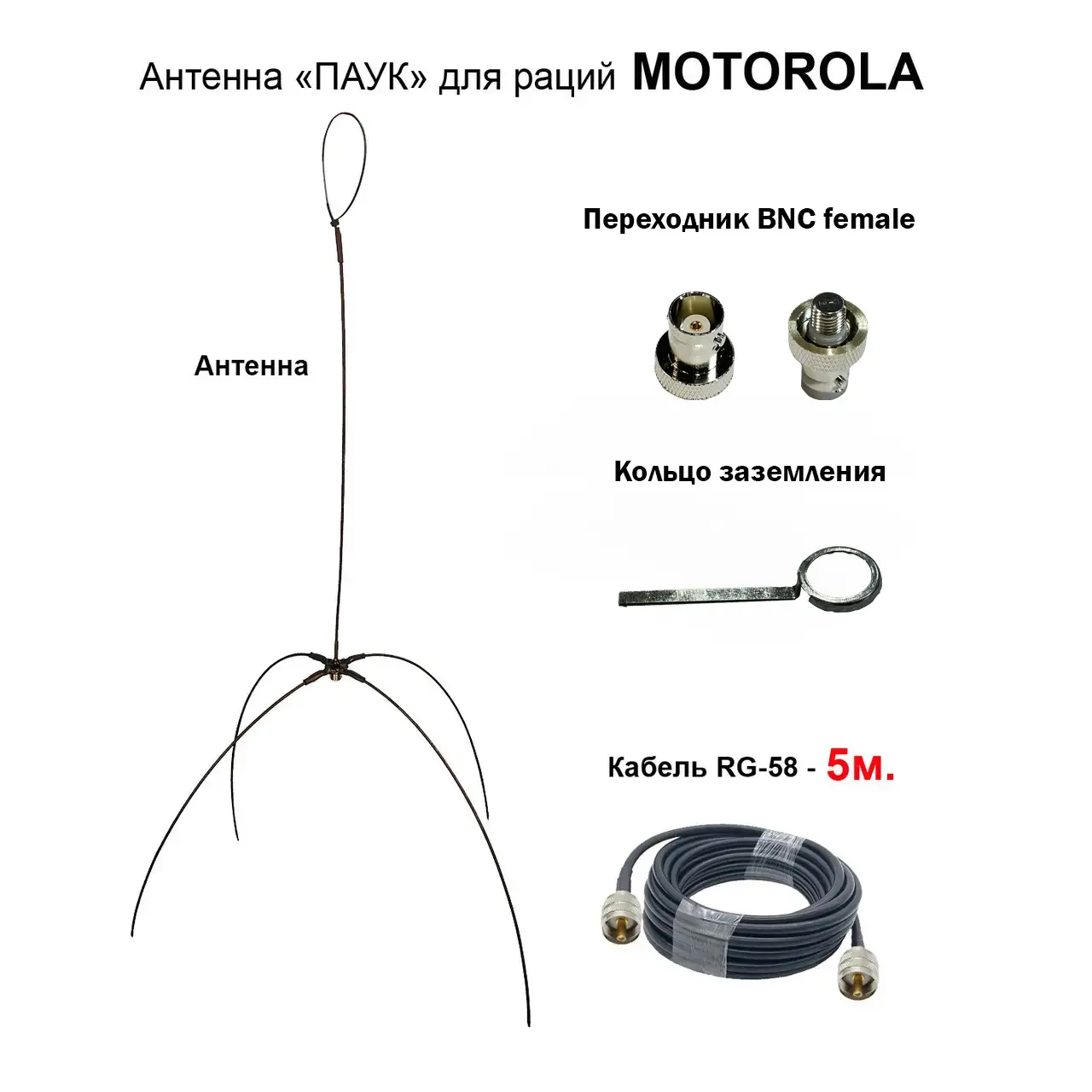

КОМПЛЕКТНІСТЬ:

• Виносна антена «ПАВУК» з довжиною вібраторів, см: від 44 до 57 (тип роз'єму на антені: BNC female)

• Коаксіальний ВЧ кабель RG58/U довжиною 5 метрів (тип роз'ємів на кабелі: BNC female to moto RF/ BNC Male)

• Перехідник BNC female to moto RF / BNC Female

• Кільце заземлення зі з’єднувальним проводом

МЕХАНІЧНІ ХАРАКТЕРИСТИКИ:

• Вага (кг): 0.35

• Колір: чорний
