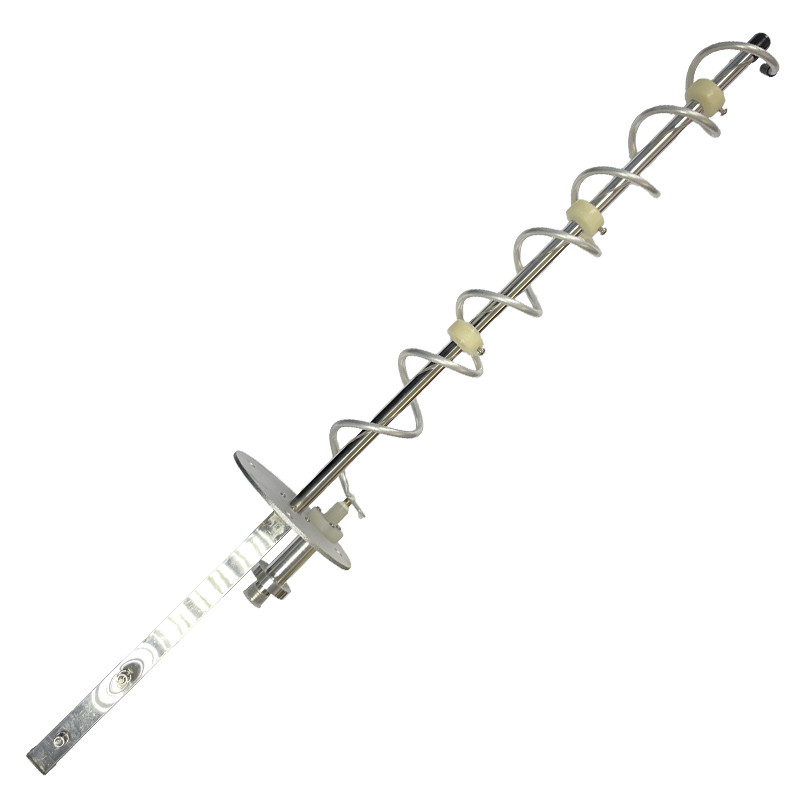

Спіральна, спрямована антена, кругова поляр. BS-1500V, 1,2-1,5 ГГц для FPV дронів з великим Кп-15дБі, Тайвань

Антена BS-1500V – це спіральна спрямована антена з круговою поляри-зацією, розроблена для ефективної передачі сигналу у діапазоні 1400-1600 MГц. Завдяки високому коефіцієнту підсилення 20 dBi, вона забезпечує потуж-ний вузьконаправлений сигнал, що ідеально підходить для супутникового зв’язку, радіомоніторингу, аерокосмічних та військових застосувань.

Випромінювач виготовлений зі складеного диполя, що забезпечує постійні ха-рактеристики на всій смузі частот. Елементи виготовлені з труби алюмінієвого сплаву 18/16 мм і алюмінієвих прутів 10 мм і вставлені на стрілу алюмінієвої труби 30 х 30 мм.

Універсальний монтажний адаптер знаходиться на задній стороні штанги, що дозволяє також використовувати вертикальну або горизонтальну поляризацію. Усі з’єднувальні елементи виготовлені з нержавіючої сталі, вузол узгодження вбудований у пластиковий захисний корпус, а всі алюмінієві частини прозоро анодовані, що забезпечує тривалий термін служби та надійну роботу навіть у найважчих кліматичних умовах. Усі металеві частини заземлені постійним струмом.

Вона виготовлена з високоякісного міцного алюмінію, що забезпечує довговічність та надійність. Завдяки лінійній поляризації та куту нахилу променя 50°, ця антена забезпечує стабільний і чіткий сигнал випромінювання.

Антена це високоякісний пристрій, розроблений для ефективного пере-хоплення та нейтралізації безпілотних літальних апаратів. Завдяки своїм потужним характеристикам та надійному дизайну, ця антена забезпечує максимальну ефективність у боротьбі з дронами.

Призначення та застосування:

✔ Супутниковий зв’язок – стабільна передача даних на великі відстані

✔ Авіаційні та космічні системи – ефективне покриття для навігаційних та комунікаційних рішень

✔ Радіомоніторинг та спецзв’язок – високоточне приймання сигналів у критичних умовах

✔ Військові та оборонні технології – використання у спеціалізованих системах зв’язку

 ПЕРЕВАГИ:

✔ Спіральна конструкція – забезпечує високу ефективність передачі сигналу

✔ Кругова поляризація – покращує прийом сигналу незалежно від орієнтації передавача

✔ Сумісність з обладнанням на 50 Ом – підтримує усі підсилювачі сигналу, модеми, IoT-рішення

✔ Захист від зовнішніх впливів – водонепроникність, стійкість до УФ-випроміню-вання та корозії

✔ Легкий монтаж – просте та економічне рішення

Технічні характеристики:

• Діапазон частот: 1400-1600 MГц

• Посилення фронтальне (dBі): 20

• Тип антени: Спірально спрямована

• Ширина променя 3 дБ. Н-план (грд) 40º

  Ширина променя 3 дБ. Електронний план (грд) 40º

• Діаграма: Вузьконаправлена

• Поляризація: Кругова

• Максимальна потужність: 150 Вт

• Опір: 50 Ом

• КСВН: <1.5:1

•

МЕХАНІЧНІ ХАРАКТЕРИСТИКИ:

• Габарити:  Ø40 мм * Ø200 мм * 590 мм

• Вага: ~1.2 кг

• Роз’єм: N-male

• Матеріал: Алюмінієвий сплав з антикорозійним покриттям

• Кріплення: Універсальне кріплення для щогли або стіни

• Стійкість до погодних умов: Водонепроникність, стійкість до УФ-випромінювання та вітрових навантажень

• Виробництво: Тайвань
