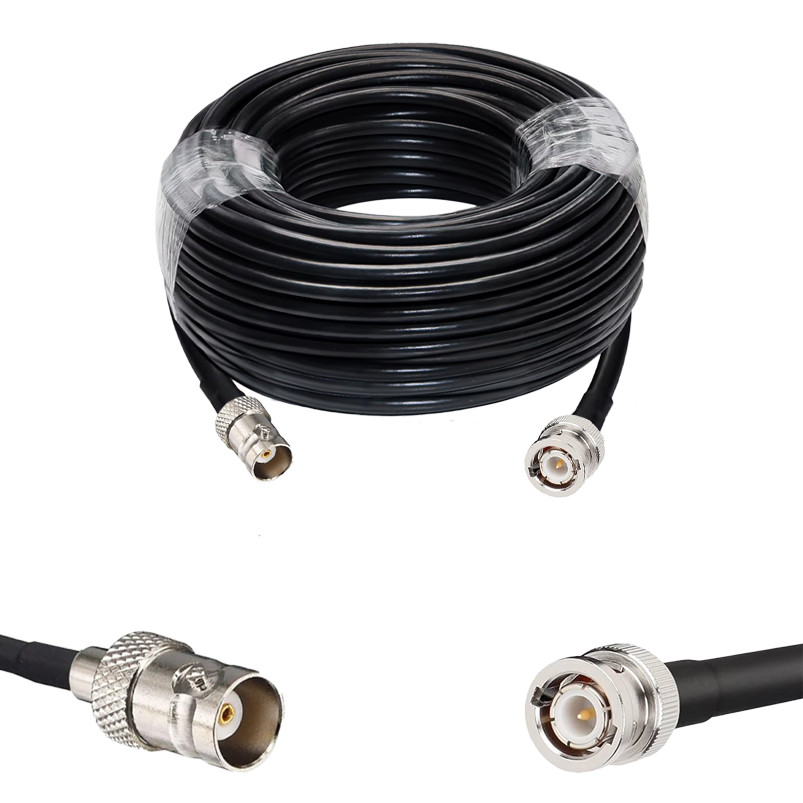

Готова кабельна збірка BNC male або BNC female, з використанням ВЧ кабеля RG-223U, довжиною 20 метрів

Призначення: Готові, високоякісні кабельні збірки, виготовлені з різних типів ВЧ-кабелів і роз'ємів, є незамінними елементами для налаштування та штатного використання обладнання оперативного радіозв'язку в діапазонах VHF/UHF, дронів, систем радіоелектронної боротьби (РЕБ), ВЧ перехідників, ВЧ пігтейлів, а також вимірювальних комплексів. Вони значно розширюють функціональні можливості обладнання та скорочують час його підготовки до роботи, що особливо важливо не тільки у повсякденній діяльності, але й в умовах ведення бойових дій, де оперативність та надійність зв'язку є ключовими факторами успішного виконання завдань.

Загальна характеристика кабельної збірки: Високоякісна кабельна збірка з високочастотного коаксіального кабелю RG-223U з імпедансом 50 Ом, довжиною 20 метрів забезпечує мінімальні втрати сигналу та надійне з'єднання.

Оснащена BNC роз'ємами:

Сторона 1: BNC Male

Сторона 2: BNCFemale

Примітка: При замовленні готових кабельних збірок нестандартної довжини та варіантів роз'ємів ціну продукції уточнюйте у менеджера. Не рекомендується використовувати кабельну збірку довжиною понад 35 метрів.

Дана кабельна збірка широко використовується для підключення функціональних елементів радіоелектронних засобів таких відомих марок, як KENWOOD, MOTOROLA, ICOM, HARRIS, при організації радіозв'язку в діапазонах частот VHF/UHF у стаціонарних приміщеннях і польових умовах, а також для підключення підсилювачів, репітерів, систем радіолокації, антенн-фідерних систем різного призначення.

Переваги:

1.     Висока гнучкість і надійність з'єднання.

2.     Якісні матеріали забезпечують тривалий термін служби.

3.     Зручність підключення завдяки стандартним роз'ємам.

4.     Стабільна передача сигналу без значних втрат.

Характеристика та конструктивні особливості ВЧ кабелю:

Коаксіальний кабель RG223U – це високочастотний кабель із подвійним екрануванням, який широко використовується в телекомунікаціях та радіочастотних застосунках. Цей кабель ідеально підходить для застосувань, де потрібна висока надійність та мінімальні втрати сигналу

Основні характеристики:

 Електричні характеристики:

хвильовий опір: 50 Ом

поздовжня ємність: 101 пФ/м

коефіцієнт укорочення: 66%

фективність екранування: >78 дБ (у діапазоні 100–900 МГц)

Конструктивно коаксіальний кабель RG-223U складається з:

центральний провідник: мідна, посріблена жила діаметром 0.90 мм;

діелектрик: полівінілхлорід діаметром 2,95 мм

 зовнішній провідник 1: обплетення з посрібленої міді діаметром 3.5 мм

 зовнішній провідник 2: обплетення з посрібленої міді діаметром 4.0 мм

 захисна оболонка: поліетилен діаметром – 5.4 мм

 Механічні характеристики:

температурний діапазон експлуатації: від -40°C до +80°C

питома маса: 59,9 г/м



Згасання сигналу в кабелі RG-223U

Частота, МГц	Згасання, дБ/100 м
50	9.0
100	13.3
200	19.7
400	29
600	37
800	43
900	46
1000	49
1200	54
1500	62
1800	68
2000	73
2300	78
2500	82
3000	91

Сумісність та аналоги

Коаксіальний кабель RG-223U входить до кабельної групи G5 і є аналогом за типорозміром наступним, широко використовуваним типам ВЧ коаксіальних кабелів: RG-400/U.

Загальна характеристика роз'ємів у збірці:

Роз'єми серії BNC male і BNC female забезпечують швидкий та надійний байонетний тип з'єднання з ВЧ-кабелем RG-58C/U у кабельній збірці для підключення до різних радіотехнічних пристроїв. Роз'єми серії BNC, абревіатура означає «Bayonet Neill–Concelman».



Характеристики роз'єму BNC Male:

Технічні характеристики	Значення
Тип роз'єму	Кабельний роз'єм BNC
Центральний контакт (Pin)	Male (Тато, Штифт, Вилка, Штекер, Plug)
Спосіб монтажу центрального контакту на жилу кабелю	Пайка
Спосіб монтажу на зовнішню оболонку та екран кабелю/ Інструмент	Обтискною втулкою / Потрібен обтискний інструмент
Спосіб з'єднання з відповідним роз'ємом	Різьбове з'єднання (різьба всередині)
Конструктив	Прямий конектор
Сумісні типи коаксіальних кабелів	RG-58
Покриття корпусу	Нікель
Покриття центрального контакту	Золото
Діелектрик	Дельрін
Матеріал корпусу	Латунь
Хвильовий опір	50 Ом
Діапазон робочих частот	0 – 11 ГГц
Коефіцієнт Стякової Хвилі (КСВ)	1,3 max. 0-11 ГГц
Температурний діапазон	від -55 °C до 85 °C



Характеристики роз'єму BNC Female:

Технічні характеристики	Значення
Тип роз'єму	Кабельний роз'єм BNC
Центральний контакт (Pin)	Female (Мама, Гніздо, Розетка, Jack)
Спосіб монтажу центрального контакту на жилу кабелю	Пайка
Спосіб монтажу на зовнішню оболонку та екран кабелю/ Інструмент	Обтискною втулкою / Потрібен обтискний інструмент
Спосіб з'єднання з відповідним роз'ємом	Різьбове з'єднання (зовнішня різьба)
Конструктив	Прямий конектор
Сумісні типи коаксіальних кабелів	RG-58
Покриття корпусу	Нікель
Покриття центрального контакту	Золото
Діелектрик	Дельрін
Матеріал корпусу	Латунь
Хвильовий опір	50 Ом
Діапазон робочих частот	0 – 11 ГГц
Коефіцієнт Стякової Хвилі (КСВ)	1,3 max. 0-11 ГГц
Температурний діапазон	від -55 °C до 85 °C



Якщо вам потрібна консультація щодо вибору готових кабельних збірок, роз'ємів до них чи є інші питання, звертайтесь.

Контакти: Олександр:+38(067)449-07-39,Артем: +38(067)959-04-11

                   Костянтин: +38(067)449-07-46, Юрій: +38(067)504-19-67
